公称通径（mm）

（特殊规格可定制）

管道式四氟衬里：DN10～DN600

管道式橡胶衬里：DN40～DN2200

流动方向

正，反，净流量

量程比

150：1

重复性误差

测量值的±0.1%

精度等级

管道式：0.5级，1.0级

被测介质温度

普通橡胶衬里：－20～＋60℃

高温橡胶衬里：－20～＋90℃

聚四氟乙稀衬里：－30～＋100℃

高温型四氟衬里：－20～＋180℃

额定工作压力
（高压可定制）

DN10－DN150：≤1.6MPa

DN200－DN350：≤1.0MPa

DN400－DN1000：≤0.6MPa

DN450－DN2200：≤0.25MPa

流速范围

0.1－15m/s

电导率范围

被测流体电导率≥5μs/cm

信号输出

4～20mA（负载电阻0～750Ω），脉冲/频率，控制电平

通讯输出

RS485,MODBUS协议，HART协议

供电电源

AC220V或DC24V

要求直管段长度

上游≥5DN，下游≥2DN

连接方式

流量计与配管之间均采用法兰连接,符合国标GB/T9115.1-2000

防爆等级

ExdeiallBT4-T6

防护等级

IP65，特殊订制zui高可达IP68

环境温度

－25～＋60℃

相对温度

5%～95%

消耗总功率

小于20W

型 号

代码

说 明

WFLDE-

泵站流量计

通径

□□□

10-2200mm

结构形式

S

一体型

L

分体型

电极材料

M

不锈钢

T

Ti（钛）

D

Ta（钽）

H

哈氏合金

P

Pt铂

N

Ni镍

输出方式

0

无输出

1

4-20mA/1-5KHz

2

4-20mA

衬里材料

X

橡胶

F

聚四氟乙烯

P

聚乙烯

J

聚氨酯橡胶

就地显示

0

无就地显示

1

就地显示

通讯方式

0

无通讯

1

RS485

2

RS232

3

Modbus

4

Hart

接地环

0

无接地环

1

有接地环

2

有接地电极

上限流量

（n）

上限流量（量程）m3/h

口径mm

流量范围m3/h

口径mm

流量范围m3/h

φ15

0.06~6.36

φ450

57.23～5722.65

φ20

0.11～11.3

φ500

70.65～7065.00

φ25

0.18～17.66

φ600

101.74～10173.6

φ40

0.45～45.22

φ700

138.47～13847.4

φ50

0.71～70.65

φ800

180.86～18086.4

φ65

1.19～119.4

φ900

228.91～22890.6

φ80

1.81～180.86

φ1000

406.94～40694.4

φ100

2.83～282.60

φ1200

553.90～55389.6

φ150

6.36～635.85

φ1600

723.46～72345.6

φ200

11.3～1130.4

φ1800

915.62～91562.4

φ250

17.66～176.25.

φ2000

1130.4～113040.00

φ300

25.43～2543.40

φ2200

1367.78～136778.4

φ350

34.62～3461.85

φ2400

1627.78～162777.6

φ400

45.22～4521.6

φ2600

1910.38～191037.6

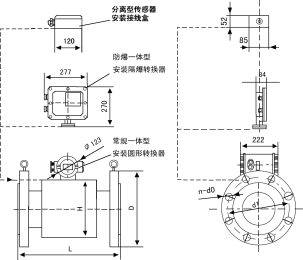

DN15～DN150一体型和传感外形图

外形尺寸和重量

泵站流量计种类法兰尺寸(标准:GB/T9119)
