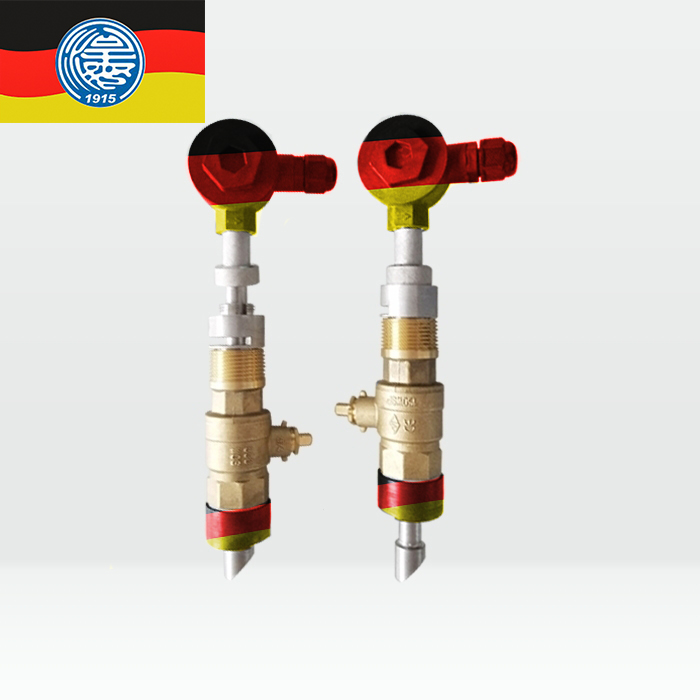

插入式超声波流量计

插入式超声波流量计以速度差法为原理，测量圆管内液体流量。本

系列仪表采用了数字发射、数字接收、数字分析、数字输出等先进

的微功耗数字化设计技术，仪表计量准确、运行可靠、更适于工业

现场的需求。转换器形式有：壁挂式、盘装

商品描述

概述：

HLS系列超声波流量计采用时差法原理。测量精确，使用方便，广泛用于自来水、污水处理、石化、电厂、制冷等行业。当超声波波束在液体中传播时，液体的流动将使传播时间产生微小变化，并且其传播时间的变化正比于液体的流速。

特点：

高精度测量

精度高达1%

测量范围大

选用不同型号的传感器，可实现口径DN15~DN800管道流量的测量

高可靠性

采用低电压、多脉冲发射电路，测量精度高、使用寿命及可靠性大幅提高

抗干扰能力强

采用双平衡信号差分发射、接受电路

强大的记忆功能

自动记忆前512日累计流量，自动记忆前64次上、断电时间及流量，自动记忆前32日流量计的工作状态是否正常。

传输距离远、组网快速

RS485支持无线组网，配接GPRS模块实现无线传输

支持热量测量

配接温度传感器，可实现测量测量

产品安装注意事项

仪表可以在运行管道上的任何位置安装，优先选用垂直安装。在水平或倾斜安装时，则两电极的轴线必须处于水平位置。
要求测量管理完全充满液体，不允许有非满管现象。
若液体流动方向与铭牌箭头指向一致，则输出信号的极性如接线图所示。相反的流动方向会引起相反的极性。
不应有铁磁性物质紧靠仪表，仪表安装位置应尽量原理强电磁场。

仪表在上有5DN（传感器的内直径）距离内不能有扰流件。挡板、阀门应安装者至少离传感器下游侧3DN处。

一、插入式超声波流量计产品简介

插入式超声波流量计以速率差法为基本原理，精确测量圆钢管内液体流量。本系列产品仪表盘选用了数据发送、数据接受、数据剖析、数据輸出等优秀的微功能损耗智能化设计方案技术性，仪表盘计量检定精确、运作靠谱、更适合工业生产当场的要求。转化器方式有：挂壁式、盘装式、一体式；感应器方式有：插入式、管道式、外夹式。

二、插入式超声波流量计商品特性

●微功能损耗、智能化设计方案。整个设备选用微功能损耗硬件配置及软件开发，对超声波数据信号开展数据发送、

数据接受和数据剖析，做到了**的智能化设计方案，整个设备功能损耗低于0.3W。充电电池供电系统型整个设备功能损耗仅有0.1mW。

●非凡的计量检定和管理方法作用。在软件开发上选用优秀的剖析和建筑科学，确保精确的计量检定功

能。此外设计方案了优秀的管理方法作用，该系列产品仪表盘能在一切時间查看前十年任何时刻的仪表盘运作数据信息。

●灵便的维护保养特性。选用调速响应式技术性，使该系列产品仪表盘可以全自动清除精确测量全过程的零点偏差，并可以在检修全过程中随意拆换转化器和感应器，不危害精确测量精确度。

●中国汉字化技术性。仪表盘的数据信息键入和精确测量全过程显示信息所有中国汉字化，使作业者不使用手册就可以实际操作。

●插入式超声波流量计：并不停工安裝和维护保养。选用瓷器感应器，应用我企业专用型打孔设备开展不停工安裝。一般为单声道精确测量，以便提升精确测量精确度，可挑选三音道。

●管道式超声波流量计：需割开管道安裝，但之后的维护保养并不停工。可挑选单声道或三音道感应器。

●外夹式超声波流量计：可以进行固定不动和挪动精确测量。选用专用型耦合剂（室内温度干固的硅胶或高溫长链汇聚植物油脂）安裝，安裝时不毁坏管道。

插入式超声波流量计技术参数：

插入式超声波流量计				管段式超声波流量计			外加式超声波流量计
管径范围(mm)	DN80-4000				DN20-2000			DN20-4000
流速范围（m/s）	0.01～12
准确度（%）	单声道	双声道	三声道	单声道		双声道	三声道		1.5
	1.0	1.0	0.5	1.0（校正0.5）		0.5	0.5
测量介质	饮用水、河水、海水、地下水、冷却水、高温水、污水、润滑油、柴油、燃油、化工液体、其他均质流体
管道材质	金属（如碳钢、铸铁、不锈钢、铝等）非金属材质（如PVC,有机玻璃等）
管衬材质	玻璃钢、沙浆、橡胶等
信号输出	1、4-20mA：阻抗小于800Ω，光电隔离，准确度0.1%。 2、累计脉冲输出：光电隔离，无源开路输出，传输距离小于500m。 3、RS-485:光电隔离，波特率可选择，传输距离大于1.6Km. 4、打印机：RS-232串口模式。打印机为选配件。 5、M-BUS.
键盘	2×8汉字键盘
显示器	2×10汉字显示或英文显示
测量功能	显示瞬时流量、瞬时流速、正累计流量、负累计流量、净累计流量、累计运行时间、瞬时供热量、累计共热量、断电时间等。
数据存贮	可存贮前720小时，前365天，前36个月和前十年的测量数据，包括瞬时流量、累计流量、断电时间等。
环境温度	转换器：-10～45℃（特殊环境请说明）传感器：-40～+60℃（常温型） -40～+160℃(高温型)
传感器材质	不锈钢和陶瓷				不锈钢和普通碳钢				常温型为尼龙高温型为合金铝
传感器承压能力	管内部分压力小于4.5MPa				DN20～700mm小于2.5MPa DN800～2000mm小于1.6MPa				与管道内压力无关建议不浸水工作
传感器防护等级	IP68
转换器防护等级	壁挂式转换器：IP65 　盘装式转换器：IP52 　一体式转换器：IP67
防爆等级	EXdⅡBT6
传感器电缆长度	< 500m				< 500m				< 300m
传感器电缆型号	专用电缆SEYV-75-2(直径7mm)，越短越好，减少干扰，也可以加长到300m若长要加粗电缆
工作电源	AC220V, DC12～36V 0.8A (可选)
转换器外形尺寸	壁挂式：213×185×107mm 盘装式：160×80×250mm 一体式：185×140×100mm
传感器外形尺寸	220×ø20(杆部)×ø50（连接部)mm				见管段传感器数据表				60×40×35mm
转换器重量	壁挂式：1.2Kg　盘装式：0.8Kg 　一体式：1.4Kg
传感器重量	0.7Kg/支				见管段传感器数据表				0.2Kg/支
热量测量功能	测量供热量、热损耗、入口温度、出口温度

插入式超声波流量计				管段式超声波流量计			外加式超声波流量计
管径范围(mm)	DN80-4000				DN20-2000			DN20-4000
流速范围（m/s）	0.01～12
准确度（%）	单声道	双声道	三声道	单声道		双声道	三声道		1.5
	1.0	1.0	0.5	1.0（校正0.5）		0.5	0.5
测量介质	饮用水、河水、海水、地下水、冷却水、高温水、污水、润滑油、柴油、燃油、化工液体、其他均质流体
管道材质	金属（如碳钢、铸铁、不锈钢、铝等）非金属材质（如PVC,有机玻璃等）
管衬材质	玻璃钢、沙浆、橡胶等
信号输出	1、4-20mA：阻抗小于800Ω，光电隔离，准确度0.1%。 2、累计脉冲输出：光电隔离，无源开路输出，传输距离小于500m。 3、RS-485:光电隔离，波特率可选择，传输距离大于1.6Km. 4、打印机：RS-232串口模式。打印机为选配件。 5、M-BUS.
键盘	2×8汉字键盘
显示器	2×10汉字显示或英文显示
测量功能	显示瞬时流量、瞬时流速、正累计流量、负累计流量、净累计流量、累计运行时间、瞬时供热量、累计共热量、断电时间等。
数据存贮	可存贮前720小时，前365天，前36个月和前十年的测量数据，包括瞬时流量、累计流量、断电时间等。
环境温度	转换器：-10～45℃（特殊环境请说明）传感器：-40～+60℃（常温型） -40～+160℃(高温型)
传感器材质	不锈钢和陶瓷				不锈钢和普通碳钢				常温型为尼龙高温型为合金铝
传感器承压能力	管内部分压力小于4.5MPa				DN20～700mm小于2.5MPa DN800～2000mm小于1.6MPa				与管道内压力无关建议不浸水工作
传感器防护等级	IP68
转换器防护等级	壁挂式转换器：IP65 　盘装式转换器：IP52 　一体式转换器：IP67
防爆等级	EXdⅡBT6
传感器电缆长度	< 500m				< 500m				< 300m
传感器电缆型号	专用电缆SEYV-75-2(直径7mm)，越短越好，减少干扰，也可以加长到300m若长要加粗电缆
工作电源	AC220V, DC12～36V 0.8A (可选)
转换器外形尺寸	壁挂式：213×185×107mm 盘装式：160×80×250mm 一体式：185×140×100mm
传感器外形尺寸	220×ø20(杆部)×ø50（连接部)mm				见管段传感器数据表				60×40×35mm
转换器重量	壁挂式：1.2Kg　盘装式：0.8Kg 　一体式：1.4Kg
传感器重量	0.7Kg/支				见管段传感器数据表				0.2Kg/支
热量测量功能	测量供热量、热损耗、入口温度、出口温度

四、插入式超声波流量计流量范围：

管段式传感器外型尺寸

内径（mm） DN	安装长度（mm） L	法兰尺寸（mm）	重量（Kg）	额定压力（MPa）
D	Do	N×A
300	412	485	1.0	12×26	1.1	1.6
350	447	535	1.0	12×30	1.9
400	481	600	1.0	16×30	102
450	516	635	1.0	16×33	114
500	552	700	1.0	20×33	148
600	621	815	1.5	20×36	212
700	692	915	850	24×36	336	1.0
800	759	1046	970	24×40	500
1000	894	1288	1200	28×44	821
1200	1030	1522	1434	32×44	1303
1400	1164	1778	1670	32×48	1914
1600	1298	1982	1874	36×48	2442
1800	1432	2236	2114	36×52	3411
2000	1566	2446	2324	40×52	4262
