不锈钢孔板流量计

  1. 结构易于复制、简单牢固,性能稳定牢靠,价格低廉,使用期限长

    ,孔板采用国际标准计算与加工,可无须实流标定,单相流(液、气、

    蒸汽)皆可测量,采用智能差压变送器,精度高,量程可自编程,孔

    板流量计可同时显示累计流量、瞬时流量、压力、温度,配有HART

    通讯接口, 稳定性高。




工作原理/working principle--------------------------------------------------------◆◆

充满管道的流体流经管道内的节流装置,在节流件附近造成局部收缩,流速增加,在其上、下游两侧产生静压力差(如图1)。在已知有关参数的条件下,根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系(流量愈大,所产生的压差愈大)而求得流量。


传感器结构组成
1.夹持式环隙取压标准孔板(图2)
图2 夹持式环隙取压标准孔板示意图
1.取压环1;2.平衡节流件;3.取压环2;4.高低压取压接口; 2.管段式法兰取压标准孔板(图3)
2.管段式法兰取压标准孔板(图3)
图3 管段式法兰取压标准孔板示意图
1.过程连接法兰;2.测量导管;3.孔板节流件;4.高低压取压接口; 5.M10内六角锁紧螺丝;6.四氟垫片;7.工字型三阀组。
产品特点/Product features--------------------------------------------------------◆◆

●结构特点
1、管道式集成孔板: 它不论管道直径大小,其上、下游取压孔中心均位于距孔板两侧端面各一英寸处,炼油系统普遍采用此种形式。
2、夹持式集成孔板: 它由于实现了环室取压,提高了测量精度,缩短了安装时所需最小直线管段长度,被普遍应用。
●性能特点
1.结构易于复制、简单牢固。
2.性能稳定牢靠,价格低廉,使用期限长。
3.标准型孔板采用国际标准计算与加工,可无须实流标定。
4.单相流(液、气、蒸汽)皆可测量。
5.采用智能差压变送器,精度高,量程可自编程。
6.智能一体化孔板流量计可同时显示累计流量、瞬时流量、压力、温度。
7.配有HART通讯接口,稳定性高。

产品参数/Technical parameters---------------------------------------------------◆◆

公称通径:DN25~DN1000(mm)
精度:±1.0%FS、±1.5%FS
量程比:标准1∶3;扩展1∶5
工作压力:≤25MPa
介质温度:-40℃-450℃
介质粘度:≤30CP(相当于重油)
β值:0.2-0.8
连接方式:法兰式、夹装式

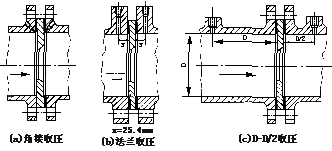

取压方式:环隙取压、英寸取压
安装方式:水平或垂直
供电电源:24V DC(需配差压变送器)
显示:8位LCD显示瞬时流量、累积流量(配流量积算仪)
输出信号:(1)4-20mA DC流量信号(2)符合HART协议的输出信号
防爆性能:本安型IbIICT5
防护性能:IP65

产品外形尺寸/Product dimensions--------------------------------------------------◆◆
●管道式集成孔板流量传感器
Focibf6202 管段式集成孔板流量传感器
Fociof6202-口径
耐压等级
总长
D
K
d
n
L
C
总高
Fociof6202-DN25
4.0MPa
260±3mm
115
85
65
4
14
16
245±3mm
Fociof6202-DN32
4.0MPa
270±3mm
140
100
75
4
18
18
260±3mm
Fociof6202-DN40
4.0MPa
270±3mm
150
110
84
4
18
18
270±3mm
Fociof6202-DN50
4.0MPa
280±3mm
165
125
99
4
18
20
285±3mm
Fociof6202-DN65
1.6MPa
280±3mm
185
145
118
4
18
20
300±3mm
Fociof6202-DN80
1.6MPa
290±3mm
200
160
132
8
18
20
315±3mm
Fociof6202-DN100
1.6MPa
300±3mm
220
180
156
8
18
22
335±3mm
Fociof6202-DN125
1.6MPa
300±3mm
250
210
184
8
18
22
365±3mm
Fociof6202-DN150
1.6MPa
350±3mm
285
240
211
8
22
24
395±3mm
Fociof6202-DN200
1.6MPa
350±3mm
340
295
266
12
22
26
445±3mm
Fociof6202-DN250
1.6MPa
400±3mm
405
355
319
12
26
28
510±3mm
Fociof6202-DN300
1.6MPa
400±3mm
460
410
370
12
26
32
560±3mm
表中尺寸仅为所示压力等级及英寸取压尺寸,其他压力等级具体尺寸根据客户要求定制。
●夹持式集成孔板流量传感器
Focibf6102夹持式集成孔板流量传感器
Fociof6102-口径
耐压等级
H
L
D
A
C
总高
Fociof6102-DN40
4.0/6.3MPa
170±3mm
140
84
39
36
265±3mm
Fociof6102-DN50
4.0/6.3MPa
190±3mm
140
99
50
36
285±3mm
Fociof6102-DN65
1.6/2.5/6.3MPa
210±3mm
140
118
68
36
305±3mm
Fociof6102-DN80
1.6/2.5/6.3MPa
220±3mm
140
134
80
36
315±3mm
Fociof6102-DN100
1.6/2.5/6.3MPa
250±3mm
140
158
100
36
345±3mm
Fociof6102-DN125
1.6/2.5/6.3MPa
270±3mm
140
184
125
36
365±3mm
Fociof6102-DN150
1.6/2.5/6.3MPa
315±3mm
155
213
150
36
410±3mm
Fociof6102-DN200
1.6/2.5/6.3MPa
370±3mm
155
269
200
40
465±3mm
Fociof6102-DN250
1.6/2.5/6.3MPa
425±3mm
155
325
250
45
520±3mm
Fociof6102-DN300
1.6/2.5/6.3MPa
475±3mm
155
375
300
45
570±3mm
表中尺寸仅为所示压力等级,其他压力等级具体尺寸根据客户要求定制。
产品选型/product selection---------------------------------------------------------◆◆
型号
说 明
Fociof6202
夹持式集成标准孔板流量计(DN40-DN300)

代号
口径
代号
口径

Fociof6102-40
DN40
Fociof6102-125
DN125

Fociof6102-50
DN50
Fociof6102-150
DN150

Fociof6102-65
DN65
Fociof6102-200
DN200

Focibf6102-80
DN80
Fociof6102-250
DN250

Fociof6102-100
DN100
Fociof6102-300
DN300
  代号 压力等级
  P3 1.6Mpa
  P4 2.5Mpa
  P5 4.0Mpa
  P6 6.3Mpa
  代号 传感器材质
  B2 304
  代码 孔板芯材质
  B2 304
  B3 316
  代码 精度等级
  E3 1.0级
  E4 1.5级
  代码 温度
  T1 常温
  T2 中温(≦180°)
  代码 连接方式
  L7 卡装连接

选型须知/Selection guidelines------------------------------------------------------◆◆

1.管道直径、壁厚、材质
2.测量介质
3.介质温度(℃)
4.介质工作压力(MPa):最大压力、正常压力、最小压力
5.介质工作流量:最大流量、正常流量、最小流量
6.介质操作粘度(mPa.s)
7.介质密度(kg/m3)
8.允许压力损失
9.现场管道敷设情况和局部阻力件形式。

安装要求/Installation requirements------------------------------------------------◆◆

1.孔板安装前应仔细核对标准孔板的编号、位号、规格是否与管道情况、流量范围等参数相符。
2.新设管路系统,必须先经冲洗、扫线后再安装孔板,以防管内杂物堵塞或损伤孔板。
3.孔板的中心应当与管道中心同轴,同轴度误差不得超过±[0.015*(1/β)-0.015]。并且节流端平面应当与管道的垂直,误差不得超过±1°。
4. 孔板安装时,垫片夹紧后不得突入管道内壁。
5. 孔板安装处必须严密,不允许有泄漏现象。安装后,进行试压。
6. 孔板流量计前后若需安装阀门,最好选闸阀且在运行中全开;调节阀则应在下游5DN之后的管路中。
7. 测量液体流量时引压管水平段应在同一水平面内。若是在垂直管道上安装节流件,引压短管之间相距一定的距离(垂线方向),这对差压变送器的零点有影响,应通过“零点迁移”来校正。
8. 引压管路内必须始终保持单相流体状态。被测流体是气体时,引压管路(包括差压计的压力腔)内全部是气相;被测流体是液体时,引压管路内全部是液相,绝对不能有气泡。
9. 节流装置上、下游侧要保证一定长度的直管段,具体要求见下表:

安装示意图
1.夹持式安装示意图(图4)



图4 夹持式安装示意图
1-节流装置;2-阀门;3-差压计

2.管段式安装示意图(图5)

图5 管段式安装示意图
1-节流装置;2-阀门;3-差压计
搬运要求
●防止运输及搬运途中损伤仪表,在现场安装之前,请保持本产品出场时的包装状态。
●安装时,拒绝穿过孔板节流孔进行吊装,避免碰伤孔板芯。
●在需要长时间储存时,请注意一下几点:
(1)、存放在不受冲击及震动的地方。
(2)、存放环境最好放在常温干燥。
(3)、尽量保持在本产品出厂时的包装状态下进行存放。
常见故障及解决办法/Common failures and solutions-------------------------------◆◆
故障现象 产生原因 解决方案
无差压信号输出 高低压阀门未打开 打开高低压阀门
平衡阀未旋紧 旋紧平衡阀
差压信号输出过小 差压量程不匹配 调整变送器量程
高压引压管泄漏 查找并排除泄漏
差压信号输出过大 低压引压管堵塞 清理引压管
差压量程不匹配 调整变送器量程
附件/attachment------------------------------------------------------------------◆◆

自带附件
工字型三阀组
可选附件
配对法兰及螺栓垫片、隔离器。
可选相关商品
压力变送器、温度变送器、流量计积算仪、智能差压变送器、多参量差压变送器。


不锈钢孔板流量计是将标准孔板与多参数差压变送器(或差压变送器、温度变送器及压力变送器)配套组成的高量程比差压流量装置,可测量气体、蒸汽、液体及天然气的流量,**应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。

不锈钢孔板流量计适用范围

1. 公称直径: 15 mm ≤DN≤1200mm
2. 公称压力:PN≤10MPa
3. 工作温度:-50℃≤t≤550℃
4. 量程比:1:10, 1:15
5. 精度:0.5级,1级

一、不锈钢孔板流量计概述

      节流装置又称为差压式流量计,是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成**应用于气体.蒸汽和液体的流量测量.具有结构简单,维修方便,性能稳定,使用可靠等特点.

       孔板节流装置是标准节流件可不需标定直接依照国家标准生产,1.国家标准GB2624-81<流量测量节流装置的设计安装和使用>;2.国际标准ISO5167<国际标准组织规定的各种节流装置>3.化工部标准GJ516-87-HK06

二、不锈钢孔板流量计外形



三、不锈钢孔板流量计工作原理


 充满管道的流体流经管道内的节流装置,在节流件附近造成局部收缩,流速增加,在其上、下游两侧产生静压力差。

 在已知有关参数的条件下,根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。其基本公式如下:


c-流出系数  无量纲

d-工作条件下节流件的节流孔或喉部直径

D-工作条件下上游管道内径

qm-质量流量 Kg/s

qv-体积流量 m³/s

ß-直径比d/D  无量纲

流体的密度Kg/m³

可膨胀性系数  无量纲



四、不锈钢孔板流量计结构

节流装置组成

节流件:标准孔板、标准喷嘴、长径喷嘴、1/4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等
取压装置:环室、取压法兰、夹持环、导压管等
连接法兰(国家标准、各种标准及其它设计部门的法兰) 、紧固件。
测量管


不锈钢孔板流量计节流装置适用范围:

节流件名称

适用管道

(DN mm)

适用直径比B(d/D)

应用特点

流出系数不确定度Ec%

设计标准





角接取压标准孔板



环室式

50-500

50-500

0.2-0.75

0.2-0.75

适用于清洁介质其中GD结构适合高温高压条件下流量的测量

0.6-0.75%

ISO5167

GB/T2624-93

夹紧环式

50-500

0.2-0.75

易于清除污物,可用于不太清洁流体流量的测量

斜钻孔式

450-1000(3000)

0.2-0.75

法兰取压标准孔板

50-1000

0.2-0.75

易于清除污物,适用于各种介质



0.6-0.75%

ISO5167

GB/T2624-93

径距取压标准孔板

50-1000

0.2-0.75

角接取压标准喷嘴

(ISA1932喷嘴)

50-500

0.3-0.8

压损小,寿命长,尤其适用于蒸汽流量测量

0.8-1.2%

ISO5167

GB/T2624-93



长径喷嘴

50-630

0.2-0.8

压损小寿命长,LGP型长径喷嘴组件适合高参数水和蒸汽流量测量

2.0%

ISO5167

GB/T2624-93



经典文丘利管

机械加工式

100-800

0.2-0.8

压力损失小,所需直管段小于孔板、喷嘴

1.0%

ISO5167

GB/T2624-93

粗焊铁板式

200-1200(2000)

0.4-0.7

1.5%



文丘利喷嘴

65-500

0.316-0.77

同上

1.2-1.75%

ISO5167

GB/T2624-93

1/4圆孔板

25-150

0.245-0.6

适用于低雷诺数

2.0-2.5%

DIN   BS

锥形入口孔板

25-250

0.1-0.316

同上

2.0%

BS

圆缺孔板

50-1500

0.32-0.8

适用于赃污,有气泡析出或含有固体微粒的流体测量。

1.5%

DIN

偏心孔板

100-1000

0.46-0.84

1-2%

ASME

小孔板

12.5-40

0.2-0.75

适用于小管道流量测量

0.75%

ASME

透镜式孔板

12.5-150

0.2-0.75

适用于高压常温小管道流量测量

0.6-0.75%

ISO5167ASME

端头孔板

大于等于15

0.2-0.62



1.5-2.0%




双重孔板

25-400

0.2-0.8

适用于大流量测量






限流孔板









不锈钢孔板流量计技术指标

名称

型号

取压方式

公称管径(mm)

公称压力(MPa)

执行标准(结构)



















标准孔板

LGB

角接(环室取压)

50~400

小于10

GB2624 K07(兰化)DG

LGB-Z

角接(钻孔取压)

400~2000

小于1.6

LGB

环室(八槽)

50~400

小于32

流量测量手册

LGB

环室(无法兰焊接式)

50~275

小于28.22

流量测量手册DG0711~0718

LGB-F

法兰取压

50~800

小于2.5

GB2624 K06(兰化)

LGB-F

法兰取压

50~400

4.0~40

GB2624 K06(兰化)石化

LGB-J

径距取压

50~760

小于10

GB2624













标准喷咀

LGP

角接(环室取压)

50~400

小于10

GB2624

流量测量手册

LGP-Z

角接(钻孔取压)

400~500

小于1.6

LGP

环室(八槽)

50~300

小于32

流量测量手册

LGP

环室(高压透镜垫式)

15~150

小于32

LGP

环室(无法兰焊接式)

175~350

小于17.36

DG 0702~0710

长径喷咀

LGC-J

径距取压

50~630

小于16

GB2624

1/4圆孔板

LGH

角接取压

50~260

小于10

GB2624

流量测量手册

LGH-F

法兰取压

50~200

小于6.4

文丘里喷咀

LGL

角接取压

65~500

小于2.5

文丘里管

LGW

特殊取压

50~1200

小于2.5

双文丘里管

LGW-S

特殊取压

小于1000

小于0.6

小管径孔板

LGX

角接取压

12~40

小于6.4

K07(兰化)

LGX-F

法兰取压

12~40

小于6.4

企业标准

高压透镜垫

LGT

角接取压

50~150

小于32

流量测量手册




圆缺孔板

LGQ

角接(环室取压)

100~400

小于1.6

LGQ-Z

角接(钻孔取压)

400~1000

小于1.6

LGQ-F

法兰取压

100~350

小于6.4

双重孔板

LGS

角接取压

100~400

小于6.4

偏心孔板

LGN

角接取压

100~1000

小于6.4

限流孔板

LG-XL




10~300

小于6.4

企业标准

锥形入口孔板

LGR

角接取压

25~1000

小于10

GB2624

机翼测风装置

LJY

特殊取压

少于1000

小于0.6

企业标准



不锈钢孔板流量计注意事项:

◆安 装
▲可水平、垂直或倾斜安装,应保证管内充满液体。
▲节流装置前,后直管段应是直的,无肉眼可见弯曲,同时应是“圆的”,内壁应洁净,无凹坑与沉淀物。
▲直管段长度要求及节流装置安装应符合GB/T26224—93有关规定。
▲引压管路安装应符合标准规定的规范。
◆订货须知

订货时请详细提供以下数据:
(1)被测介质
(2)zui大、常用、zui小流量。
(3)工作压力、工作温度
(4)介质密度、粘度
(5)管道材质、内径、外径
(6)允许压力损失
(7)取压方式
