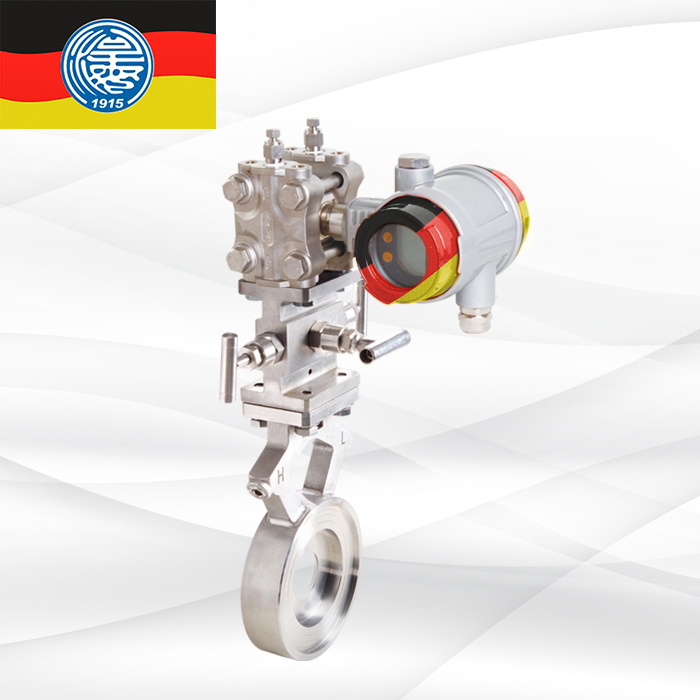

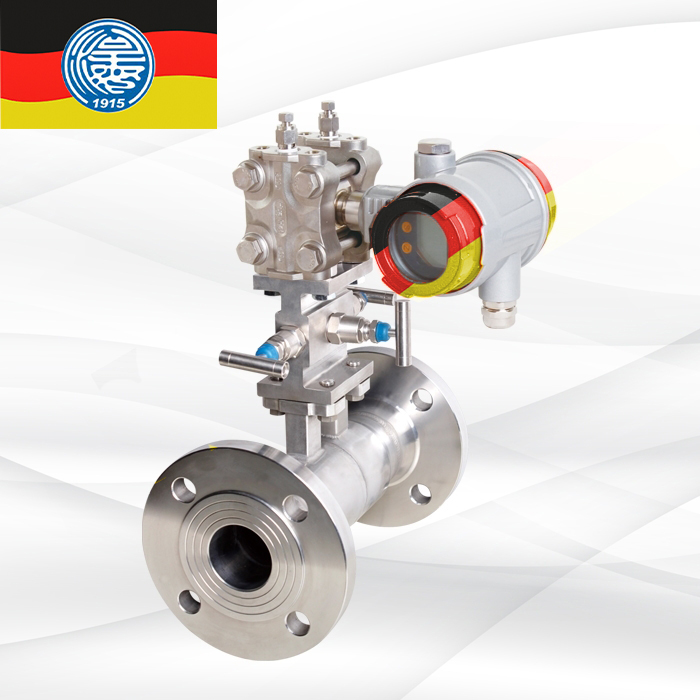

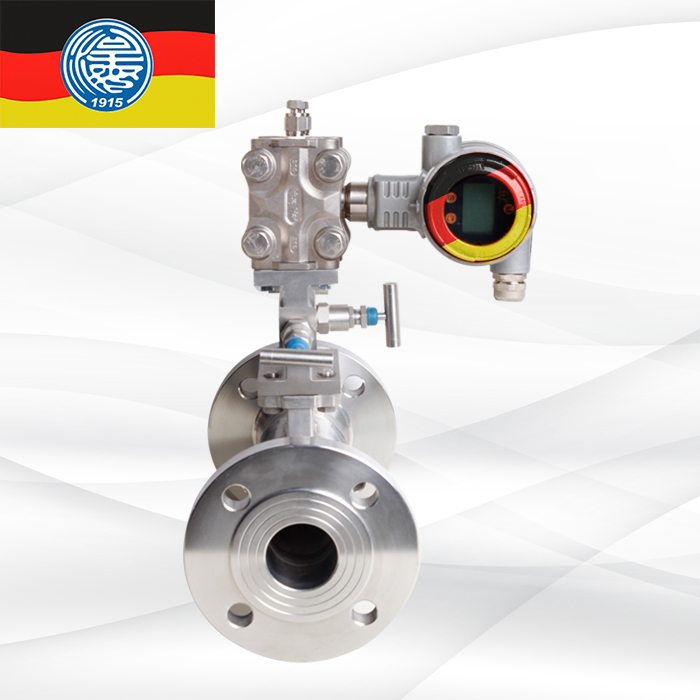

限流孔板流量计

限流孔板流量计由于具有结构简单、易加工、制造成本低、安装方便等优点，在满足工艺要求的前提下，使用限流孔板代替调节阀来限定流量或降低压力，将会大大地降低投资和操作维修费用，因此在国外已被广泛地应用于工艺装置，对装置的安全运行起着重要的作用。



限流孔板流量计特点：50~DN500



●依据国家标准GB/T2624-93 进行设计制造



●依据国家检定规程JJG 640-94进行出厂检定



●取压方式：角接取压、法兰取压、径距取压



●基本精度：土0.5%、士1.0%、土1.5%



●流量范围：≥1:15



●公称压力：0.6、 1.0、1.6、2.5、4.0、 6. 4、10、 16/32 (MPa)



●被测介质：水、空气、天然气、饱和蒸汽、过热蒸汽、其它混合气体



●被测介质温度:常规-10℃~ + 450℃

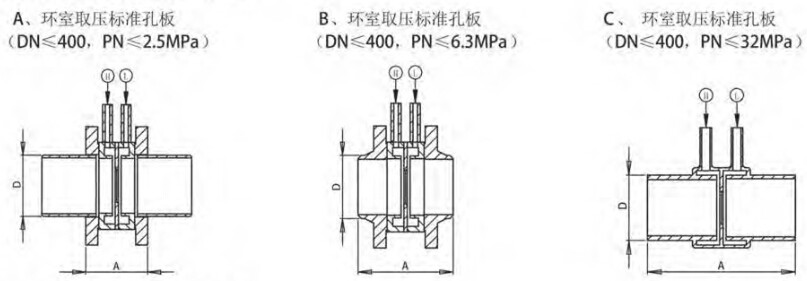

环室取压标准孔板结构示意图







限流孔板流量计结构示意图

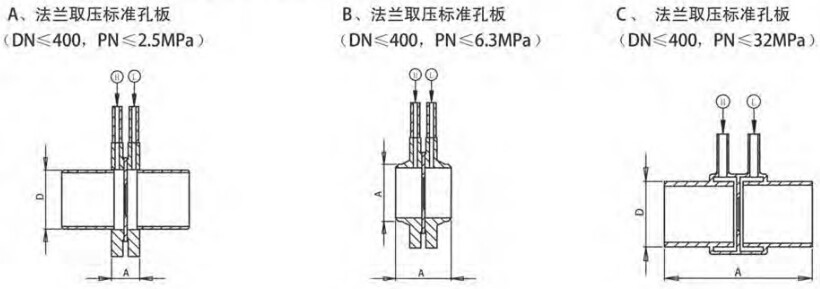

法兰取压比角接取压具有装配简单、安装方便、容易排除取压口处的脏污介质等优点，广泛应用于石油、化工等行业各种介质的流量测量、控制和调节。

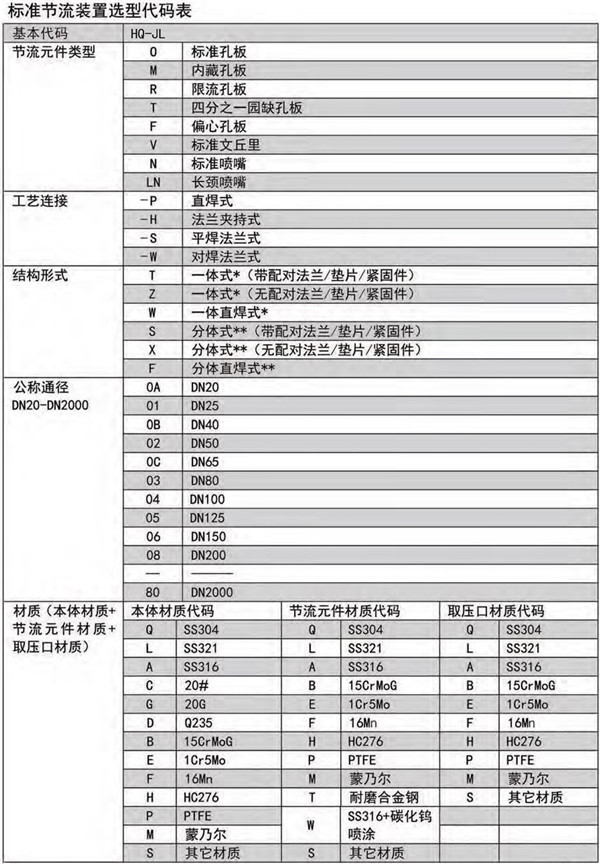

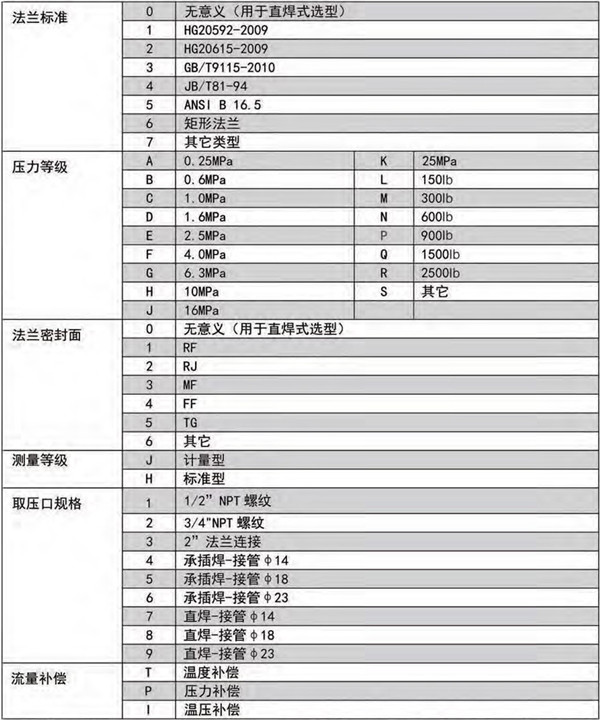

HQ-JL限流孔板流量计选型表
