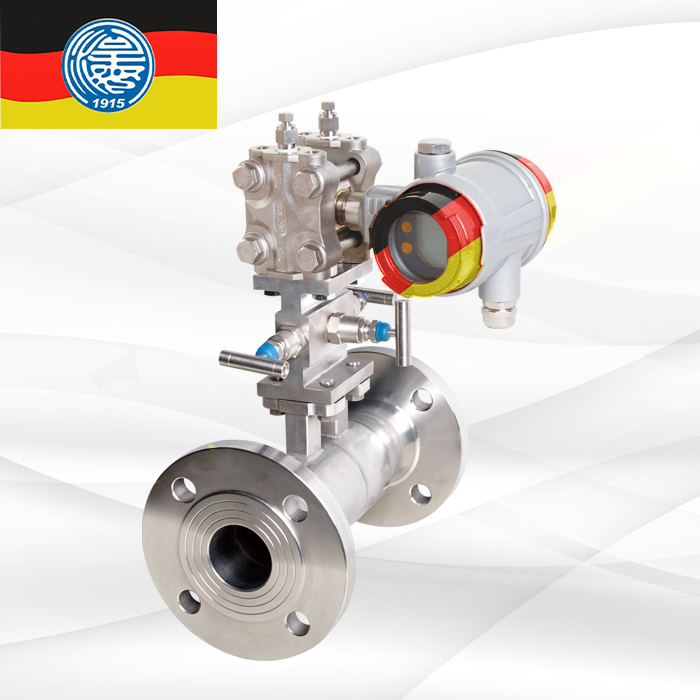

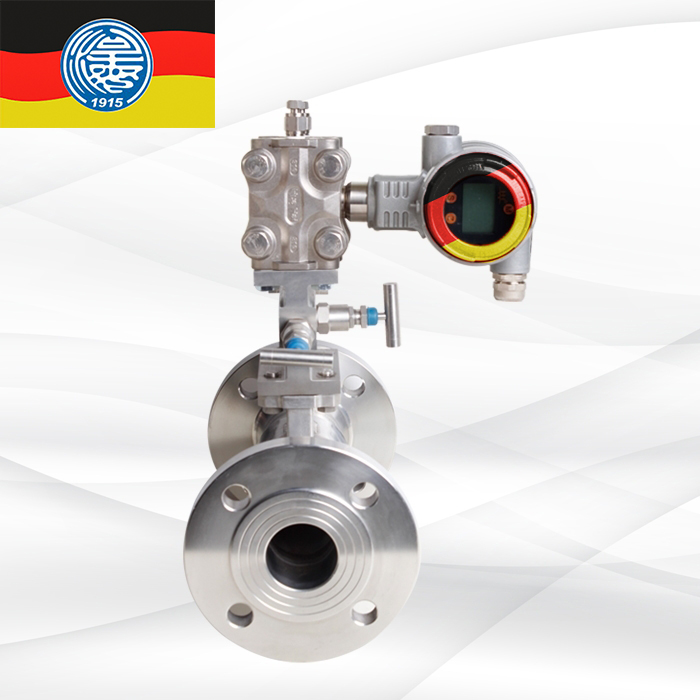

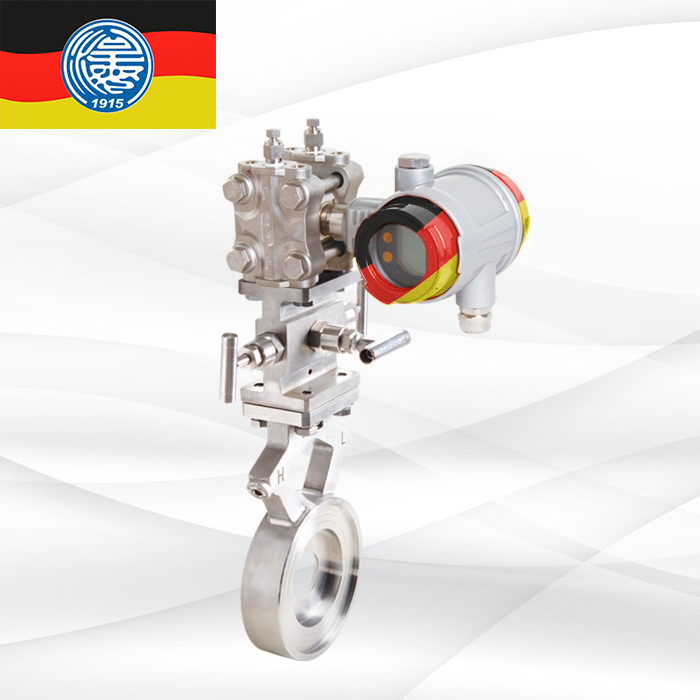

内藏孔板流量计

孔板流量计有哪些类型？
1、偏心孔板 取压方式：角接取压偏心孔板和圆缺孔板只适于安装在水平或倾斜管道上，不能在垂直管道上使用。
2、内藏孔板 这一类孔板是将孔板与测量管做成一体，一般用于小管径(DN≤50mm)，所以又称小管径孔板。
3、标准孔板 标准孔板是一类规格*多的标准节流装置，广泛应用于各种流体特别是气体流量测量中，孔板的结构因压力、通径、取压方式的不同而不同。
4、圆缺孔板 取压方式：法兰取压

内藏孔板安装方式



内藏孔板安装注意事项：

1、可水平、垂直或倾斜安装，应保证管内充满液体；
2、节流装置前，后直管段应是直的，无肉眼可见弯曲，同时应是“圆的"，内壁应洁净，无凹坑与沉淀物；
3、直管段长度要求及节流装置安装应符合GB/T26224—93有关规定；
4、引压管路安装应符合标准规定的规范。


内藏孔板流量计的调试：
1、接上信号线、电源线
2、开启进口、出口阀门，进出口阀门开度要一致
3、打开不锈钢三阀组平衡阀，缓慢开启孔板高低压端的阀门，待流体通过流量计后关闭不锈钢三阀组平衡阀即可。


内藏孔板流量计性能特点

内藏式一体化设计，应用于监控测量场合

应用于管道尺寸小于1.5”,测量液体、气体及蒸汽测量

通过自带的前后直管段，精度及可重复性保证

高度一体化的取压法兰及内藏式孔板元件，方便直接安装，更少泄漏点

通过使用一体化三阀组，可直接与Rosemount，EJA，ABB等品

牌的差压流量计相连

温度及压力补偿可选

材质严格保证，304SST,316SST, HC-276， Monel合金等材质可选

内藏式孔板由一个带法兰的孔板、上游和下游管道组成。孔板采用整体式设计，所有部件互相之间都能匹配，并且可以避免出现任何可能导致测量误差的缺陷。

VT1195内藏式孔板技术规格

孔板开孔尺寸

根据客户提供的过程参数进行差压流量计算，确定孔板的开孔尺寸。通常Beta值在0.2-0.75之间。

计算时要综合考虑差压，压力损失，雷诺数大小，差压变送器量程等因素，以满足客户的测量要求。

测量介质:液体、气体、蒸汽

管道尺寸

1/2-in. (15 mm)

3/4-in. (20 mm)

1-in. (25 mm)

1 1/2-in. (40 mm)

内藏孔板元件流量系数偏差度对照表

Beta值       流量系数不确定度

<0.1                 ±2.8%

0.1～0.2           ±1.75%

0.2～0.6           ±1.25%

0.6～0.8           ±1.9%

过程温度上限：变送器直接安装时, 过程温度小于270 ℃；分体安装时，过程温度需小于454 ℃。

温度测量-分体安装RTD；100 Ohm铂电阻，套管过程接口1/2-in, NPT, 材质304及316SS ，或其他特殊材质可选，防爆接线盒

孔板取压形式：角接取压

VT1195内藏孔板可选前后直管段，也可以根据具体要求只选螺纹或者焊接式连接的取压法兰，不选直管段；

VT1195内藏孔板与管道连接形式-带前后直管段

美标法兰连接：内藏孔板前后直管段连接法兰规格为：

ASME B16.5 (ANSI)

Class 150 RF WN

Class 300 RF WN

Class 600 RF WN

VT1195内藏式孔板一次元件与多变量质量流量变送器相配(带温度及压力补偿)

精度达到±1.2％的质量流量精度（配Rosemount3051SMV多变量流量变送器时）

可以同时测量差压，管道静压及过程温度

下游直管段配温度套管及Pt100热电阻

动态计算补偿后质量流量

质量流量变送器一体化安装或者分体式安装
